各款型遙控器都使用些什么晶振呢？
來源：http://m.ike-digital.com 作者：konuaer 2013年06月05

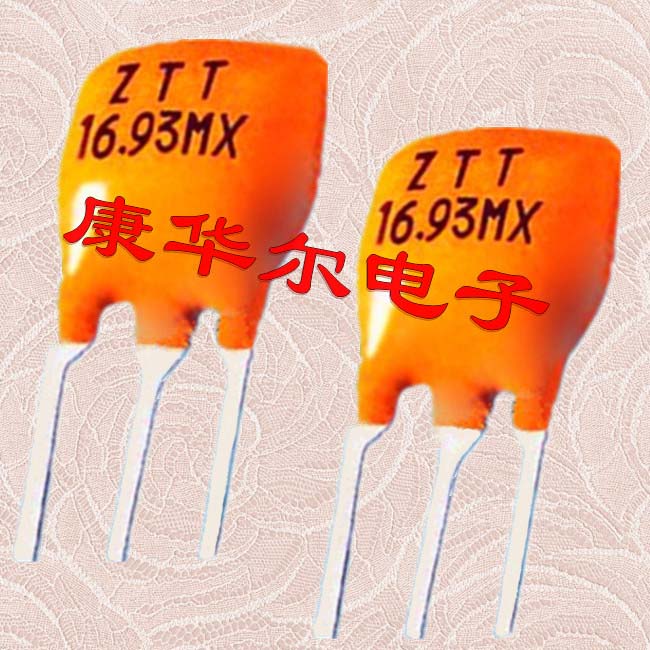

千赫子壓電陶瓷晶振片狀型產品,一般電子產品用標準頻率公差型,利用康華爾電子獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列非常適合用于微型遙控裝置和AV模塊中.可采用回流焊接,可使用自動貼片機高速自動貼裝焊接,被公司CRB系列低頻陶瓷諧振器系列已批量生產,常規型號長期被有現貨.以下是KHZ晶振產品系列特點:該系列產品可采用回流焊接,并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路.成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品。
現在的普通遙控器可以用手機的照相功能檢測,手機攝像頭對準遙控器的發射管,按遙控器按鍵在手機屏幕上能看到發光就是好的不發光就是壞的，

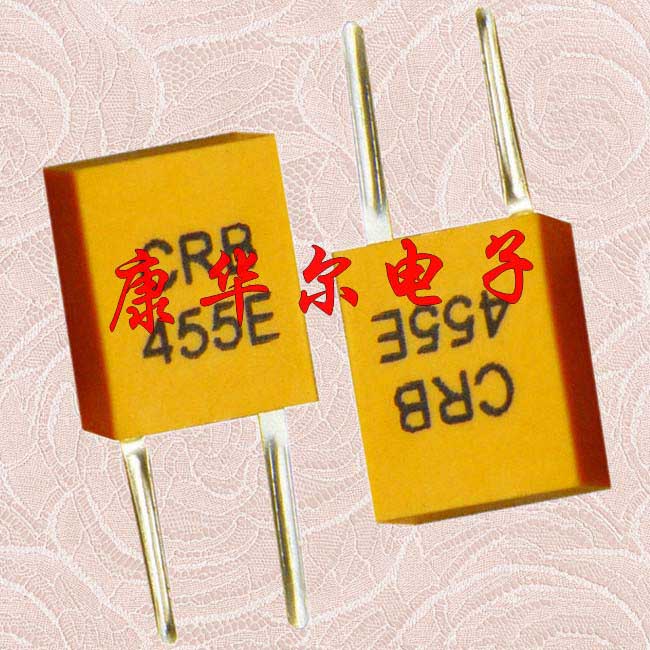

遙控器全部按鈕不起作用的原因絕大多數是晶振（455kHz）損壞所致。意外跌落摔壞是導致晶振損壞的主要原因。在更換晶振后，還是不能排除故障的話，就應先測量晶振兩端的電壓，當按動任何一個按鍵時，晶振兩端會有明顯的電壓變化，這說明振蕩器能產生脈沖信號。其次是檢查集成塊遙控信號輸出端是否有相對較微弱的電壓變化，如有變化，則應檢查推動三極管和紅外發射管是否有損壞，否則多數為集成塊損壞。
如果是個別按鈕不起作用，該現象說明遙控器整體是正常的，個別按鈕不起作用的原因是按鍵電路觸點不能有效導通。大多數是因為遙控器內線路板觸點上有污物，使接觸電阻增大或不能接通，可用棉簽蘸無水酒精擦拭碳膜觸點，但不能太用力，以防碳膜層磨損或脫離。導電橡膠老化或磨損也會導致個別按鍵不起作用。這時只要在導電橡膠接觸點上貼香煙盒里的錫紙一試。以上辦法還不能使遙控器恢復正常工作的話，應檢查集成塊對應的鍵控信號輸入、輸出端到觸點的線路是否有裂紋或接觸不良，特別是碳膜觸點與電路線連接處，必要是可更換集成塊。
遙控器遙控距離較短，對應老機器首先應檢查紅外接收窗口是否積有灰塵，因為灰塵太多也會影響紅外線的接收。其次應判別遙控接收電路是否正常工作，可用同品牌同規格的遙控器試機加以比較。如遙控接收機正常，一重點檢查遙控器的兩個方面：一是電池電壓是否有3V，如果電壓不足，更換電池。如果電壓正常，再檢查集成塊電源輸入端3V電壓是否正常。二是電壓正常檢查遙控器中推動三極管及紅外發射管是否良好，如果損壞更換即可。.jpg)
分析與檢修：通常是由于線路板上執行某種功能的按鍵處的叉指觸點或引線間有漏電或短路所致。可清洗線路板和導電膠觸點一試。如不能排除故障，可檢查集成塊執行某種功能的鍵控制輸入、輸出端引線是不是有短路或漏電現象。
維修遙控器前應問清用戶是什么故障現象，是個別按鍵不太靈還是全部失靈，是因失手摔壞還是無緣故損壞。對個別按鍵不靈的處理較簡單，多為接觸不良，可打開遙控器外殼，將其不靈的按鍵的導電橡膠觸點和對應的印刷板部位用酒精棉球清洗干凈，晾干后如仍不靈，可更換導電橡膠或用香煙鋁箔紙粘于導電觸點上來代替。如果問題是印刷板觸點接觸部位導電膜磨損，可用0.4mm左右裸銅絲沿引線走線，將其一端焊在與導電膜相連的焊點上來做代替，然后再視情況用502快干膠將細銅絲粘貼于原導電膜上。對于失手摔壞的情況，一般多為晶振內部晶片被震碎，只需換上同頻率晶振即可。
對于無緣故的損壞，且按鍵全部失靈的情況，可先檢查電池是否有電，然后將一臺正常收音機置于中波段，將遙控器盡量靠近收音機磁棒天線部位，同時按下任一按鍵，聽收音機有無嘟嘟聲(也可用萬用表5～500mA擋測其有無工作電流來判定)，若有嘟嘟聲說明遙控器振蕩正常，故障很可能在紅外發射管或紅外發射管推動管部分。紅外發射管可焊下來用R×1K擋像普通二極管一樣測其正反向電阻是否正常來作判斷。若無聲則須先檢查線路板有無供電線路開路、晶振引腳折斷，然后再更換同頻率晶振試試看是否正常，若仍不正常則可能是遙控IC損壞，須找同型號IC替換。
在實際維修中，筆者曾遇到一例遙控器有正常嘟嘟聲，但遙控卻完全失效的故障，初以為是機上接收頭有問題，但測接收頭信號輸出腳電壓時，按遙控器鍵電壓有下降變化，說明紅外接收頭是好的，于是懷疑CPU有問題，但同時又疑心遙控器晶振頻率有偏離，結果按先簡后繁的思路先更換晶振，結果故障排除，因此更換晶振時一定要注意頻率必須相同。
以上我們簡單介紹了一下遙控器的一些維修方法，在我們遇到很特殊的遙控器一時找不到更換的，我們采取維修也是一個很好的方法，然而當我們有很常見的遙控器時。最好還是更換一個新的遙控器，畢竟現在的遙控器的價格也很便宜，質量也穩定。
康華爾電子
